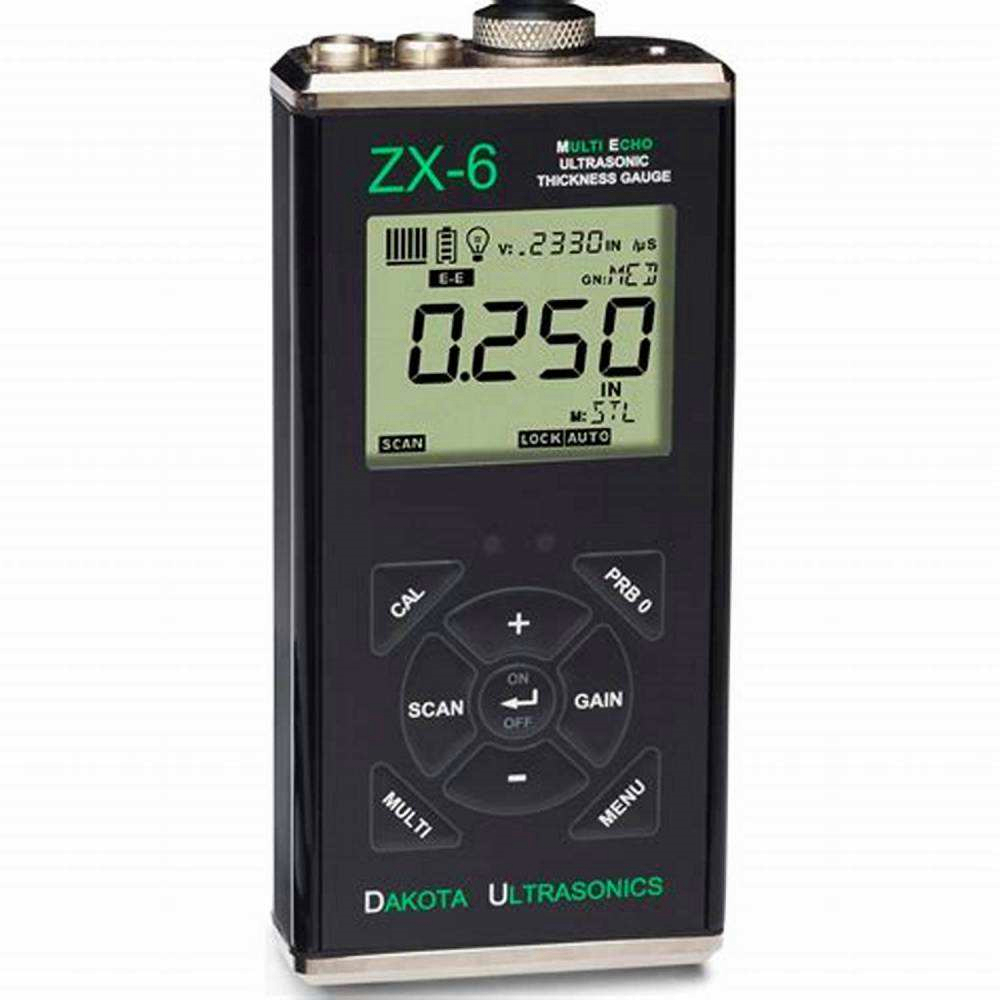

美國達高特超聲波測厚儀ZX-6

       美國DAKOTA公司新推出ZX-6系列超聲波測厚儀，在原MX系列基礎上，成功地增加了一些新功能而開發了**ZX系列超聲波測厚儀多功能產品。ZX-6和ZX-6DL超聲波測厚儀不僅兼容了MMX-6超聲波測厚儀探頭的耐久性等特長，還增加了聲速功能和涂層穿透功能例如在被測物表面有油漆時，無需去除油漆而測量所有材料的凈厚度。測量鋼、鑄鐵、塑料、玻璃、鋁、銅等材料的厚度

美國達高特超聲波測厚儀ZX-6特點

-   150V方波脈沖發生器

-   脈沖-回波測量模式和回波-回波(穿透涂層)測量模式

-   40~52dB可調增益，以3dB為步長，可選超低、低、中、高、超高五檔

-   時間相關增益(TDG)

-   可選擇手動或自動探頭校零

-   低溫定制液晶顯示屏(-30℃)

-   USB Type-C數據接口

-   32M閃存內部數據存儲器(ZX-6DL)

-   IP65防護等級

美國達高特超聲波測厚儀ZX-6技術參數

測量   脈沖-回波模式測量范圍：0.63~914.4mm(鋼)

回波-回波模式測量范圍：2.54~152mm

涂層范圍0.0254~1.905mm，取決于材料、探頭頻率和直徑

單位：英制和公制

分辨率：0.01mm

聲速范圍：305~18542m/s

脈沖重復頻率：200Hz

顯示刷新頻率：10Hz

增益：40~52dB，步進3dB

時間相關增益( TDG ) : 根據所選探頭和頻率，可用于脈沖-回波和回波-回波模式 顯示   多功能7段4位半數字液晶顯示器，數字高度為12.7mm

兩個3.2mm14段顯示區和一 個7段顯示區，用于顯示信息和數值

附加的圖標表示功能和模式

背光可選擇開/關/自動，可選 擇亮度(低、中、高)選項 條形讀數穩定性/重復性指示 特點   探頭校零：手動和自動校零

探頭直徑：可選擇探頭直徑以提高線性

高速掃描模式： 顯示掃描期間的最小讀數，掃描頻率為100Hz

差值模式：顯示測量值和輸入的標稱值的差值

報警模式：上下限聲光報警

聲速測量模式：用于球化率的測量 探頭   頻率范圍：1~10MHz

雙晶探頭

LEMO接口，1.2米探頭線

可定制用于特殊應用的探頭 存儲   可存儲40組，每組250個數據，共10000個數據(ZX-6DL) 其他   鍵盤： 防水防油密封按鍵膜，九個觸感反饋按鍵

電源：標配為兩節5號堿性電池 ，可選鎳鎘電池或鋰電池。電池低電量指示。無操作五分鐘后自動關機。Type-C供電(ZX-5和ZX-5DL)

重量：312g(含電池)

尺寸：131.3x63.5x31.5mm

操作溫度：-30~75℃

外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝

包裝：ABS工程塑料箱

美國達高特超聲波測厚儀ZX-6常用探頭

型號 頻率 探頭晶片直徑 探頭接觸直徑 測量范圍 說明

PT-102-2700 5.0MHz 6.35mm 9.53mm 1.0～152mm 標準高阻抗探頭

PT-101-2000 5.0MHz 4.76mm 6.35mm 1.0～50mm 小管徑探頭

PT-101-2700 5.0MHz 4.76mm 6.35mm 1.0～50mm 小管徑高阻抗探頭

PT-104-0000 1.0MHz 12.7mm 15.88mm 3.8～50.8mm(鑄鐵中) 鑄鐵探頭

PT-104-9700 3.5MHz 12.7mm 15.88mm 2.5～100mm

穿透測量3.2~100mm

涂層厚度可達1.9mm 大范圍高阻抗探頭

PT-102-3300 7.5MHz 6.35mm 9.53mm 0.63～152mm 超薄探頭

PT-104-2000 5.0MHz 12.7mm 15.88mm 1.27～508mm 超厚探頭

PT-104-2700 5.0MHz 12.7mm 15.88mm 1.27～508mm 超厚高阻抗探頭

PT-042-2000 5.0MHz 6.35mm 9.53mm 1.0～152mm 標準高溫探頭，耐溫340℃

PT-042-2700 5.0MHz 6.35mm 9.53mm 1.0～152mm 標準高溫高阻抗探頭，耐溫340℃

PT-044-2000 5.0MHz 12.7mm 15.88mm 1.27～508mm 厚高溫探頭，耐溫340℃

PT-044-2700 5.0MHz 12.7mm 15.88mm 1.27～508mm 超厚高溫高阻抗探頭，耐溫340℃

PT-212-2001 5.0MHz 6.35mm 9.53mm 1.0～152mm 超高溫探頭，耐溫480℃

PT-214-2001 5.0MHz 12.7mm 15.88mm 1.27～508mm 超厚超高溫探頭，耐溫480℃

注：測試高溫表面時需用高溫耦合劑， 在穿透模式下，高阻抗探頭會有更好的表現，表中的測量范圍為脈沖-回波模式測量范圍
