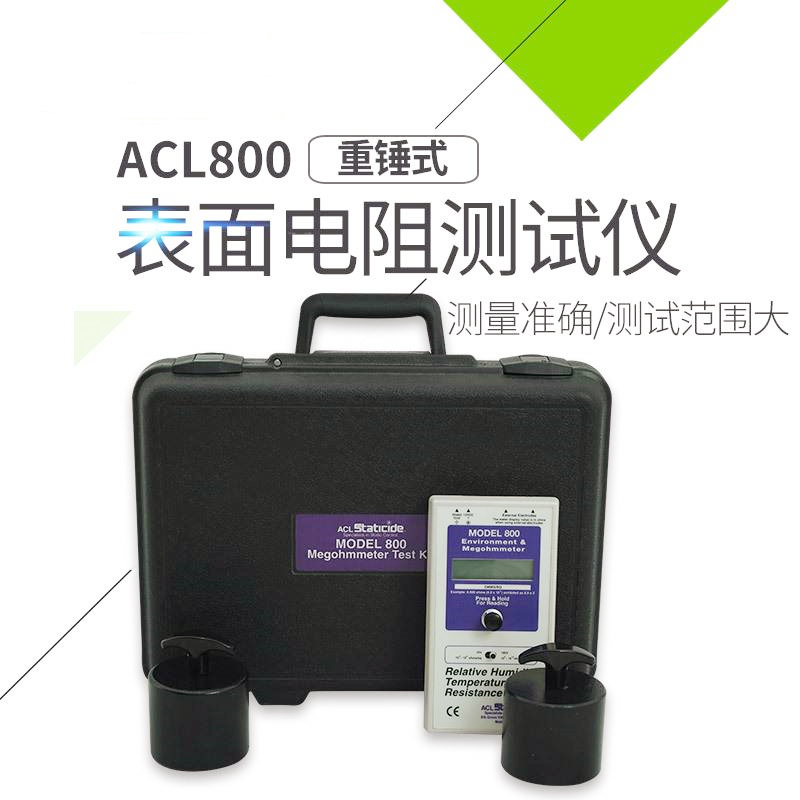

重錘式表面電阻測試儀ACL—800

型號 ACL-800

類型 重錘式表面電阻測試儀ACL—800

可測量阻抗、濕度和溫度。

測量表面阻抗103-1012歐姆/m2，測量電阻103-1012歐·相對濕度： 10%-90%RH　·溫度： 0℃-37.8℃

·高精度－全量程范圍內

·包含電極： --2個5磅重，2.5英寸RTT、RTG盤形電極

-2個3英寸平行表面阻抗測試電極

·液晶數碼顯示

·可測量桌墊、地板涂料層、漆面、腕帶、工作服、鞋(鞋套)、袋子和容器

測量表面阻抗103-1012歐姆/□，測量電阻103-1012歐姆·相對濕度： 10%-90%RH·溫度： 32。F-100。F(0℃-37.8℃)·高精度－全量程范圍內·包含電極：　--2個5磅重，2.5英寸RTT、RTG盤形電極　--2個3英寸平行表面阻抗測試電極·液晶數碼顯示·可充電電池·可測量桌墊、地板涂料層、漆面、腕帶、工作服、鞋(鞋套)、袋子和容器

       重錘式表面電阻測試儀ACL—800是依據EOS/ESD，CECC、ASTM和UL測試規程設計的，用于測量所有導電型、抗靜電型及靜電泄放型表面的阻抗或電阻。使用容易，高品質，高可靠度，該儀表還可測量影響電性能的相對濕度和溫度。

重錘式表面電阻測試儀ACL—800主要特點

·測量阻抗、溫度和濕度，符合ESD標準，S4.1,S7.1和S11.11

·103-1012歐姆/□量程，可測試各種材料的電性能。·10伏/100伏測量標度，適合于標準規定的工作臺面和地面。·塑料儀表保護箱，防止儀表受損·重量輕，只有150Z(425g)，攜帶方便·液晶數碼顯示，容易使用，讀數方便·自動斷電功能，延長電池使用壽命

·自動回零，保證精確度

·平行電極，5磅重探頭及內置阻抗探頭，均符合ASTM，EOS和CECC標準

·一年質量保修期

·美國制造，信心、質量、服務的保證

·NIST追蹤，ISO9000保證

·可替換探頭，延長使用壽命

·9V直流電或鎳鎘充電電池或交流變壓器，在美國及海外均通用。

重錘式表面電阻測試儀ACL—800使用方法

操作： 在測試前首先請將測試物料抹乾及不染塵 (如臺面或地板物料)

1) 表面電阻

使用儀表背面配備之固定路軌

此測試方法按照美國防靜電協會要求 EOS/ESD – S11.11-1993 標準,測試扁平防靜電材料的表面電阻值，此測試需要同時記錄溫度及濕度。

a) 先將 ACL800 主機平放於測試材料上。

b) 選擇所需測試電壓，使用 10v 或 100v (撥制在儀表面下方) 建議導電材料使用 10v , 防靜電材料用 100v。

c) 用拇指按住按制 (約 5 磅力度或 2.5 公斤) 持續按住約 15 秒，待表板顯示數據才可放開拇指。

以上測試方法是表面電阻值 ohms/square:

例如: 8900 歐母 (8.9 x 103) 表面指示為 8.9E3

此數據會於約 45 秒消失，而 ACL 800 會白動關機

注意: 若使用 220v 變壓器時，請先將機內乾電池(9V)拔走，因此變壓器配對 ACL 800 表會有充電功能。

2) Concentric Ring 雙圈型重錘測試 (此特別配件需要另外購置)

先將連接線插進雙圈型重錘及代表右上方將重錘放在要測試物料上面，然后再用拇指按住 ACL 800 表按制，約按 15 秒待數字出現表上。

*請將顯示三數值乘 10. 例如 3.5 x 104 ,實際數值應為 3.5 x 105

此測試祗適用於此特別附件。

3) 表面電阻測試(點對點 RTT)

此測試方法符合美國防靜電協會要求 EOS/ESD 4.1 標準測試較遠距離物料之表面電阻值, 每次測試時需要記錄放置重錘之測試位置,以確定距離。

a) 先將 2 只 5 磅重錘與連接線同 ACL 800 主機連接，把重錘平放所需要測試的同一物料表面及測試距離位置

b) 然后只要按住 ACL 800 表中間的按制,待顯示數值后把數值記錄。

4) 對地電阻測試 (RTG)

測量臺面或地板對地電阻，此測試符合美國防靜電協會要求 EOS/ESD 4.1準測試。

a) 測試祗需使用壹只重錘, 先把壹只重錘連接線到 ACL800 表右上角其中一插孔及重錘平放在測試臺面或地扳。

b) 把另外一條接地線一端連接到車間的接地點, 接地線的另一端則插進ACL 800 表左上角的接地插孔

c) 然后只要按住 ACL 800 表中間的按制,待顯示數值后把數值記錄。

(注意測試時連接電線不可以交義重疊以免影響測試效果)
